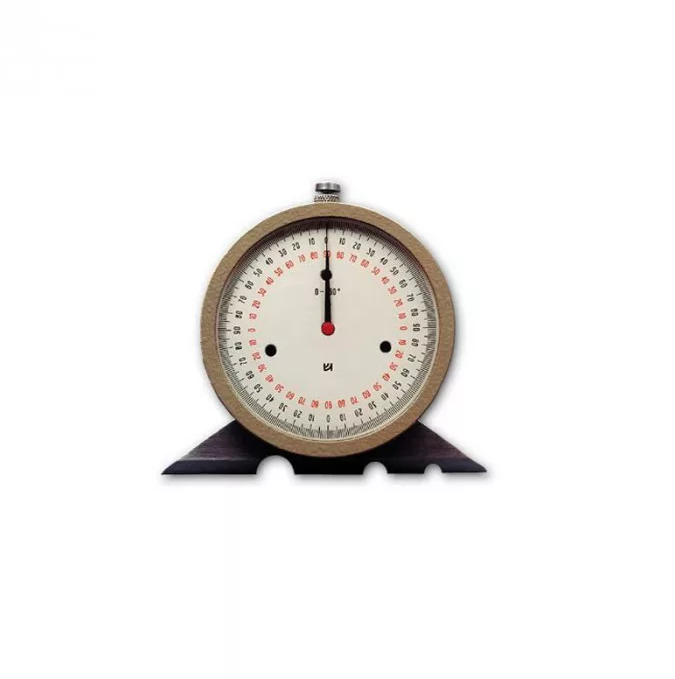

Угломеры маятниковые тип 3УРИ (ТУ 26.51.33-008-02952377-2017)
Принцип действия основан на работе маятника, жестко соединенного с осью, на которой установлена стрелка. Углы поворота отсчитываются с помощью стрелки по круговой шкале. К корпусу угломера неподвижно крепится контрольная линейка, измерительная поверхность которой в процессе измерения приводится в соприкосновение с измеряемой поверхностью режущего инструмента или трубопровода. Угломер имеет тормозное устройство для фиксации положения маятника и стрелки, а их освобождение производится нажатием кнопки тормозного устройства, расположенной в верхней части угломера. Число модификаций - 2 (3УРИ-М и 3УРИ-Н), которые отличаются друг от друга формой и материалом измерительной поверхности контрольной линейки
3УРИ-М - предназначены для измерений углов режущих инструментов различных видов.
3УРИ-Н - предназначены для измерений углов конструкции магистральных и технологических трубопроводов.
Физическая величина - плоский угол (º).
|
Тип |
Диапазон измерений,° |
Цена деления шкалы,° |
Пределы допускаемой погрешности,° |
Размах показаний, не более,’ |
Усилие торможения на кнопке, Н |
Допуск прямолинейности измерительной поверхности контрольной линейки на всей её длине, мм |
|
3УРИ-М |
От 0 до 360 |
1 |
±1 |
30 |
От 2 до 4 |
0,005 |
|
3УРИ-Н |
0,02 |
